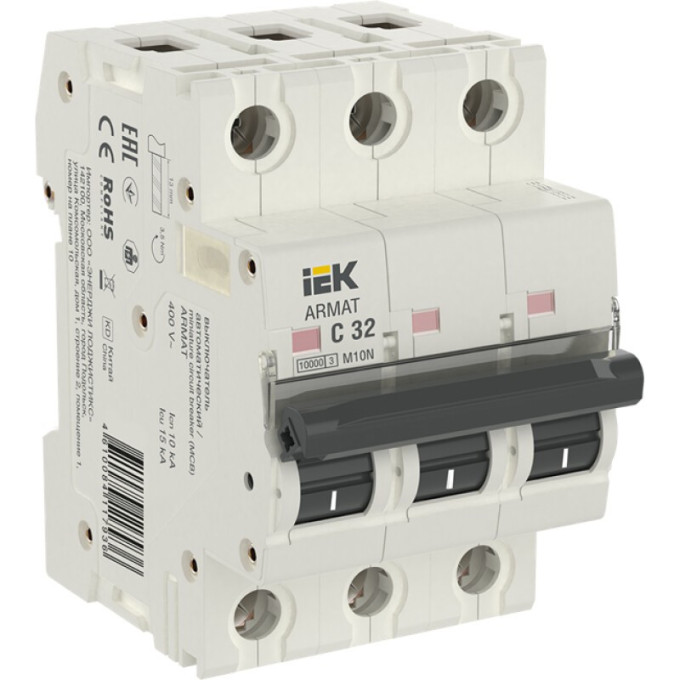

Автоматический выключатель подходит для бытовых и лёгких коммерческих сетей, где нужно отключать линию при перегрузке или коротком замыкании. Устройство монтируется на DIN-рейку 35×7,5 мм и занимает три модульных места. Корпус защищён по IP20, поэтому его можно устанавливать в распределительных щитах внутри помещений.
Подходит для сборки вводно-распределительных устройств, этажных и квартирных щитков. Задача — защитить кабельные линии и подключённое оборудование от токов короткого замыкания и длительных перегрузок. Выключатель рассчитан на продолжительный режим работы S1.
| Вес одного полюса | 0,116 кг |
|---|---|
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Время срабатывания расцепителя в зоне кз tm | 0,1 с |
| Исполнение | Переключатели |
| Класс токоограничения | 3 |
| Количество защищенных полюсов | 3 |
| Количество полюсов | 3 |
| Количество силовых полюсов | 3 |
| Макс сечение входящего кабеля | 25 мм² |
| Мех износостойкость | 20000 циклов |
| Монтаж | На DIN-рейку (дин-рейку) |
| Наличие взрывозащиты | Без взрывозащиты |
| Номин импульсное выдерживаемое напряжение | 6 кВ |
| Номин напряжение изоляции ui | 500 В |
| Номин раб напряжение | 400 В |
| Номин ток | 32.0 А |
| Номинальное рабочее напряжение | 400 В |
| Номинальный ток | 32 А |
| Общ количество полюсов | 3 |
| Отключающая способность по iec 60947-2 | 10 кА |
| Подсветка | Без подсветки |
| Рабочая температура окружающей среды | -40…+70 °C |
| Режим работы | Продолжительный-S1 |
| Ремонтопригодность | Нет |
| Сфера применения | Бытовое |
| Тип | Мини-рубильники |
| Тип монтажной рейки | 35x7.5 |
| Тип напряжения | Переменный (AC) |
| Тип подключения | Винтовое соединение |
| Тип расцепителя | Тепловой, электромагнитный |
| Частота | 50 Гц |
| Ширина по количеству модульных расстояний | 3 |
| Электр износостойкость | 10000 циклов |
| Гарантийный срок, лет | 10 |
| Срок службы, лет | 15 |
| Влагозащита | IP20 |
| Серия | Armat |
